130模塊機使用的是制冷量130KW，三相380V 額定功率40KW用電電流：40*1.52/0.8=76A。25平方的電纜載流量為80A，考慮到配電線路壓降損耗，以及安全性能因素，選用4*352+1*162的電纜是比較合理的。

本篇以模塊機為主要介紹對象。

 設計選型說明

1.1、本手冊中標注的機組配電功率為機組在極限工況下運行時的最大功率，配電設計選型時，參考機組的配電功率進行設計。功率因素選取 0.88~0.99。

1.2、 本手冊中的斷路器是基于斷路器工作時旁邊環境溫度 40 ℃選擇，如使用條件不同，根據國家標準核算校正；每臺主機需單獨配置斷路器，大小滿足要求，多臺機組并聯配電時，同時使用系數不低于 0.9。

1.3、 本手冊中 2*（YJV-**）表示兩組相同規格的電纜并聯做成一股供某一相用；兩組或兩組以上電纜并聯時，必須采用相同材質，相同截面，相同長度的電纜，沿線無分支回路。

1.4 、本文推薦的電纜線徑規格是參考《工業與民用配電設計手冊》第三P515 頁 0.6/1KV 交聯聚乙烯絕緣電纜及乙丙橡膠絕緣電纜明敷載流量（表9-34），P503 頁敷設在自由空氣中多芯電纜載流量校正系數（表 9-24），環境溫度 40 度，電纜長度不超過 200 米的條件下選出。如使用條件不同，應根據國家標準校核調整。

1.5、 本文中推薦的電纜為普通 0.6/1KV 交聯聚乙烯絕緣電纜及乙丙橡膠絕緣電纜材質，適用于無特殊要求的普通場所；若在特殊場所（如地鐵、重要廠房等），需根據實際情況選擇相應等級的阻燃耐火材質的電纜。

1.6、 采用交聯聚乙烯絕緣電纜與機組、配電柜或變壓器連接時，電纜需要壓接銅鼻子后再與設備接線柱連接；若采用密集母線替代交聯聚乙烯絕緣電纜，與機組和變壓器等帶振動的設備連接時，密集母線的始終端需要采用軟編織銅母線過渡連接設備的接線柱。

1.7 、本文所有機組的通訊線在距離不超過 1000m 的一般場合均可以采用輕型/普通聚氯乙烯護套雙絞銅芯軟線 RVVP-2*0.75mm2，如有強電磁干擾的環境場所選用屏蔽輕型/普通聚氯乙烯護套雙絞銅芯軟線 RVVSP-2*0.75mm2；通訊線采用穿套管敷設，通訊線與強電電纜保持至少 200mm 的間距。

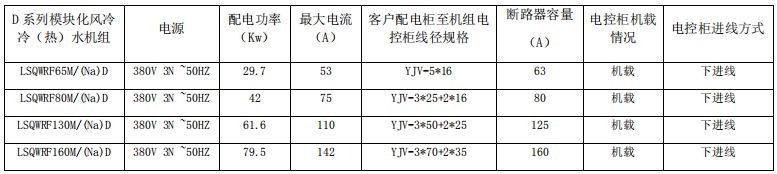

1、 D 系列模塊化風冷冷（熱）水機組配電參數表

解釋：LSQWRF65M/(Na)D    電源： 380V 3N ~50HZ， 配電功率：29.7KW （額定功率19.8KW） ，最大電流 53A，線徑規格： YJV-5*16 （電纜16平方毫米）， 斷路器容量（空氣開關）：63 A。

解釋：LSQWRF130M/(Na)D    電源： 380V 3N ~50HZ， 配電功率：61.5KW  （額定功率是38.7KW），最大電流 110A，線徑規格：YJV-3*50+2*25（電纜50平方毫米，地線和零線為25平方毫米）。 斷路器容量（空氣開關）：125 A。

機組配電源線不是以額定功率作為參考依據，是按照最大功率作為參考依據。這樣才能保證電源線在最不利的條件下還能滿足機組運行。如果電源線在7米以內，可以降低一個規格來配電源線。

2 、E 系列模塊化風冷冷（熱）水機組配電參數表

LSQWRF65M/NaE    電源： 380V 3N ~50HZ， 配電功率：29.7KW （額定功率19.8KW） ，最大電流 53A，線徑規格： YJV-5*16  ，斷路器容量（空氣開關）：63 A

LSQWRF130M/NaE    電源： 380V 3N ~50HZ， 配電功率：61.5KW  （額定功率是38.7KW），最大電流 110A，線徑規格：YJV-3*50+2*25。 斷路器容量（空氣開關）：125 A

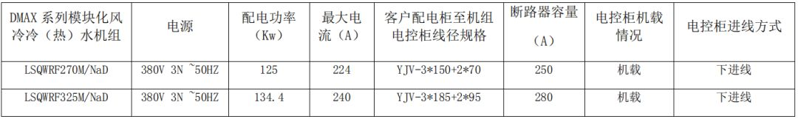

3、DMAX 系列模塊化風冷冷（熱）水機組配電參數表

LSQWRF270M/NaD    電源： 380V 3N ~50HZ  配電功率：125KW，最大電流： 224A，   線徑規格： YJV-3*150+2*70 。 斷路器容量（空氣開關）：250 A

LSQWRF325M/NaD    電源： 380V 3N ~50HZ  配電功率：134.4KW，最大電流： 224A ，  線徑規格： YJV-3*185+2*95。 斷路器容量（空氣開關）：280 A

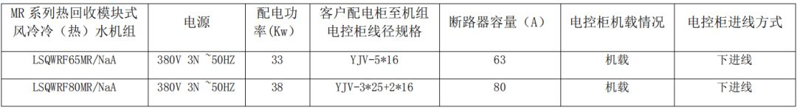

4、 MR 系列熱回收模塊式風冷冷（熱）水機組配電參數表

LSQWRF65MR/NaA     電源： 380V 3N ~50HZ ， 配電功率： 33KW，線徑規格：YJV-5*16， 斷路器容量（空氣開關）：63 A。

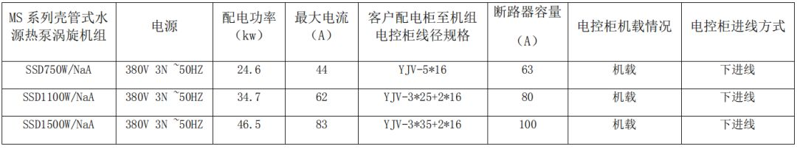

5、 MS 系列殼管式水源熱泵渦旋機組配電參數表

SSD750W/NaA     電源： 380V 3N ~50HZ ， 配電功率：24.6KW，線徑規格：YJV-5*16 ，最大電流44A ，斷路器容量（空氣開關）：63A。

SSD1100W/NaA     電源： 380V 3N ~50HZ ， 配電功率：34.7KW，線徑規格：YJV-3*25+2*16 ，最大電流62A， 斷路器容量（空氣開關）：80A。

SSD1500W/NaA     電源： 380V 3N ~50HZ ， 配電功率：46.5KW，線徑規格：YJV-3*35+2*16 ，最大電流83A， 斷路器容量（空氣開關）：100A。

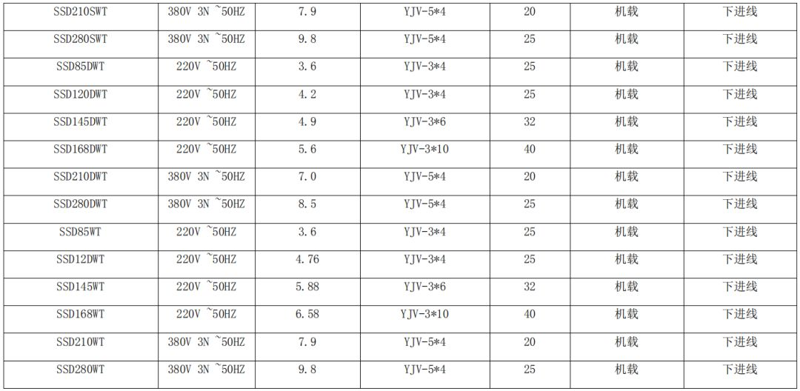

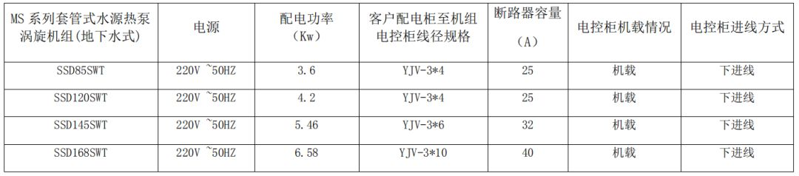

6、 MS 系列套管式水源熱泵渦旋機組配電參數表

舉例說明：

SSD85SWT   電源： 220V ~50HZ， 配電功率：3.6KW，線徑規格：YJV-3*4， 斷路器容量（空氣開關）：25 A。

SSD280SWT   電源： 380V 3N ~50HZ ， 配電功率：9.8KW，線徑規格：YJV-5*4 ， 斷路器容量（空氣開關）：25 A。
